Základní bazénová technologie

Každý kvalitní bazén potřebuje svoje minimální vybavení. K tomuto vybavení patří:

Filtrační jednotka
Elektrické řízení - rozvaděč
Osazení bazénové konstrukce (skimmery, gule, trysky, přepadové přísl.)
Propojovací potrubí
Vstup do bazénu (žebříkové schůdky nebo schodiště)

Ceny a bližší technické parametry na vyžádání

Pro zajištění kvality a čistoty vody je mimo použití bazénové chemie zapotřebí kvalitní filtrační technologii, která zajistí mechanickou čistotu vody.

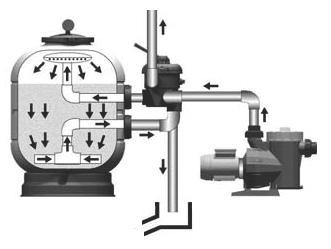

Pro rodinné bazény se používají pískové filtrace – které s pomocí filtračního písku o zrnitosti 0,4-0,8 mm dokáží odfiltrovat nečistotu do 15 mikronů. Tyto filtrace se převážně skládají z čerpadla s předfiltrem, filtrační nádoby pro filtrační písek a z ovládacího 6-ti cestného ventilu (filtrace, proplach, usazení, cirkulace, odpad, zavřeno) osazeného ve střední části nádoby - boční, nebo v horní části nádoby -TOP.

Filtrace jsou dodávány v různých velikostech a výkonu pro různé velikosti (objem) bazénu.

Filtrační písek není součástí filtrační jednotky (viz. zpět v sekci Příslušenství)

MONOBLOK - plastová filtrace pro nadterénní bazény, připojení hadicí D 38 mm

MONOBLOK D 300 TOP 4m3/hod
pro bazény do : 15 m3 – nadterénní
čerpadlo : Compact 4m3/hod 0,3kW/230V
průměr filtru cm : 30
š / v / h filtrace cm : 50 / 60 / 45
množství písku kg : 25
ovládací ventil : 6-cestný TOP
připojení : hadicí D 38

MILLENIUM - plastová filtrace pro zapuštěné i nadterénní bazény, připojení závitem 1 ½" a čerpadlo PVC potrubím D 50 mm

MILLENIUM D 380 TOP 6m3/hod
pro bazény do : 25 m3
čerpadlo : Sena 6m3/hod 0,4kW/230V
průměr filtru cm : 38
š / v / h filtrace cm : 71 / 91 / 45
množství písku kg : 40
ovládací ventil : 6-cestný TOP
připojení : závitem 1 ½" a D 50

KIT - plastové filtrace pro zapuštěné i nadterénní bazény, připojení závitem 1 ½"

AZUR KIT 300 TOP 4,5 m3/hod
pro bazény do : 15 m3
čerpadlo : 5ABG 5m3/hod 0,20kW/230V
průměr filtru cm : 30
š / v / h filtrace cm : 52 / 66 / 35
množství písku kg : 20
ovládací ventil : 6-cestný TOP
připojení : závitem 1 ½"

AZUR KIT 380 TOP 4 m3/hod
pro bazény do : 20 m3
čerpadlo : Ninfa 25 4m3/hod 0,20kW/230V
průměr filtru cm : 38
š / v / h filtrace cm : 74 / 82 / 60
množství písku kg : 42
ovládací ventil : 6-cestný TOP
připojení : závitem 1 ½"

AZUR KIT 380 TOP 6 m3/hod
pro bazény do : 25 m3
čerpadlo : Ondina 33 6m3/hod 0,24kW/230V
průměr filtru cm : 38
š / v / h filtrace cm : 74 / 82 / 60
množství písku kg : 42
ovládací ventil : 6-cestný TOP
připojení : závitem 1 ½"

AZUR KIT 480 TOP 9 m3/hod
pro bazény do : 40 m3
čerpadlo : Ondina 51 9m3/hod 0,37kW/230V
průměr filtru cm : 48
š / v / h filtrace cm : 79 / 90 / 60
množství písku kg : 75
ovládací ventil : 6-cestný TOP
připojení : závitem 1 ½"

BILBAO - dělená plastová filtrace pro zapuštěné bazény, připojení závitem 1 ½" a čerpadlo PVC potrubím D 50 mm. Ideální do málo přístupných míst - snadná výměna písku. V barvě tmavě šedé vyráběná pro Krülland.

BILBAO 350 5 m3/hod
pro bazény do : 20 m3
čerpadlo : Sena 5m3/hod 0,37kW/230V
průměr filtru cm : 35
š / v / h filtrace cm : / 66 /
množství písku kg : 35
ovládací ventil : 6-cestný - boční
připojení : závitem 1 ½" a D 50

BILBAO D400 6 m3/hod
pro bazény do : 30 m3
čerpadlo : Sena 6m3/hod 0,37kW/230V
průměr filtru cm : 40
š / v / h filtrace cm : / 88 /
množství písku kg : 60
ovládací ventil : 6-cestný - boční
připojení : závitem 1 ½" a D 50

BILBAO D500 9 m3/hod
pro bazény do : 50 m3
čerpadlo : Sena 9m3/hod 0,61kW/230V
průměr filtru cm : 50
š / v / h filtrace cm : / 98 /
množství písku kg : 115
ovládací ventil : 6-cestný - boční
připojení : závitem 1 ½" a D 50

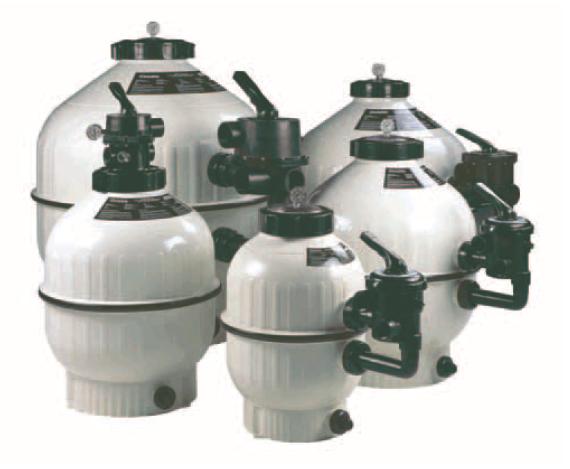

Cantabric - Velmi kvalitní plastová filtrace pro zapuštěné bazény, připojení závitem 1 ½" a čerpadlo PVC potrubím D 50 mm. Prodloužená záruka na filtr 2+8 let (2 roky plná záruka a dalších 8 let postupně snižující sleva na nový filtr). Možnost dodání s bočním ventilem i ventilem TOP.
Cantabric D400 6 m3/hod
pro bazény do : 30 m3
čerpadlo : Victoria 6m3/hod 0,37kW/230V
průměr filtru cm : 40
š / v / h filtrace cm : / 76 /
množství písku kg : 60
ovládací ventil : 6-cestný - boční
připojení : závitem 1 ½" a D 50

Cantabric D500 9 m3/hod
pro bazény do : 50 m3
čerpadlo : Victoria 9m3/hod 0,61kW/230V
průměr filtru cm : 50
š / v / h filtrace cm : / 88 /
množství písku kg : 100
ovládací ventil : 6-cestný - boční
připojení : závitem 1 ½" a D 50

Cantabric D600 14 m3/hod
pro bazény do : 80 m3
čerpadlo : Victoria 14m3/hod 0,78kW/230V
průměr filtru cm : 60
š / v / h filtrace cm : / 94 /
množství písku kg : 150
ovládací ventil : 6-cestný - boční
připojení : závitem 1 ½" a D 50

Elektrické ovládání filtrace

Samostatný rozvaděč pro filtrační jednotku a ostatní bazénovou technologii.

Základní - 230 V - obsahuje proudový chránič, jistič, přepínač ručního nebo automatického provozu, automatický časový spínač filtrace, spínací relé, zásuvku pro kabel čerpadla a přívodní flexi kabel se zástrčkou. Vhodné pro nadzemní bazény s mobilní filtrací.

Základní - 230 V - obsahuje proudový chránič, jistič, přepínač ručního nebo automatického provozu, automatický časový spínač filtrace a spínací relé.

Elektrický ohřev - 400 V - obsahuje základní vybavení + jistič a stykač pro el. ohřev dle výkonu a propojené ovládání ohřevu s filtrační jednotkou.

Výměníkový ohřev - 230 V - obsahuje základní vybavení + jistič a stykač pro výměníkový ohřev, regulace teploty a propojené ovládání ohřevu s filtrační jednotkou.

Rozvaděče jsou dle požadavků rozšířeny o další el. příslušenství např. světla, protiproud, vzduchovač, automatická úprava vody aj.

Osazení bazénové konstrukce

Zde se dělí vybavení konstrukce na dvě části:

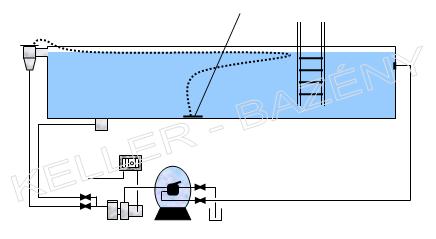

Skimmerový - hladina cca 10 cm níže než okraj bazénu

Skimmery (hladinové sání)


Gule (dnové sání)


Trysky a průchodky

Počet a umístění jednotlivých komponentů je dáno velikostí a tvarem bazénu.

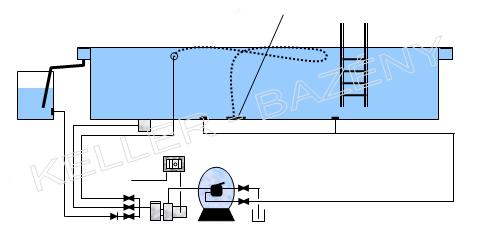

Přepadový - hladina zároveň s okrajem bazénu

Přepadové mřížky

Gule stejné jako u skimmerových bazénů

Vyrovnávací nádrž (viz. 2x zpět v sekci Nádrže-šachty)

Dnové trysky


Sací trysky

Počet a umístění jednotlivých komponentů je dáno velikostí a tvarem bazénu.

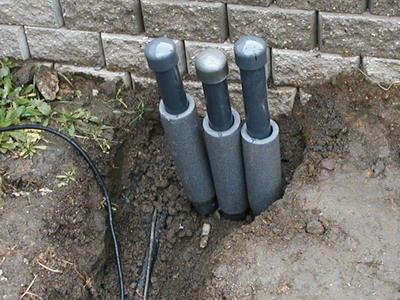

Propojovací potrubí

Na propojení bazénu (skimmery, gule, trysky) s filtrační jednotkou se používají silnostěnné potrubí z PVC. Pro rodinné bazény se použije potrubí Ø 50 nebo 63 mm. Pro svody z přepadových žlábků do vyrovnávacích nádrží se použijí větší průměry.

Potrubí je izolováno pěnovou tepelnou izolací.

Okolo oblé části bazénu nebo pro nerovné položení potrubí se použije poloohebná hadice z PVC.

Vstup do bazénu

K umožnění vstupu a odchodu z bazénu se bazénová konstrukce doplní o dva možné způsoby:

nerezové žebříkové schůdky - kvalitní nerezová madla Ø 43 mm s nerezovými stupni a protiskluzovou úpravou.

Tvar:

STANDARD MURO MIXTO RESIDENCIAL k přepadu

Pro výšky konstrukce bazénů:

od 0,8 m - 2 stupně Nerezová ocel :
od 1,1 m - 3 stupně AISI 304 - ČSN 17.240
od 1,3 m - 4 stupně AISI 316 - ČSN 17.346
od 1,6 m - 5 stupňů
Schůdky dělená a madla

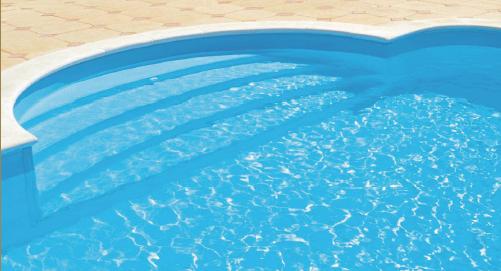

Schodiště - převážně se schodiště provede již v samotné konstrukci bazénu - Block-kit, polypropylénové nebo betonové.

Pokud neumožňuje vytvoření schodiště z bazénové konstrukce např. u ocelového plechu a fólie nebo Block-kit při použití typové slabé fólie, je možné do stěny bazénu vložit kompletní románské schodiště z bílého nebo modrého akrylátu.

Půlkruhové:


Hranaté:


Dodatečně vložené do bazénu:

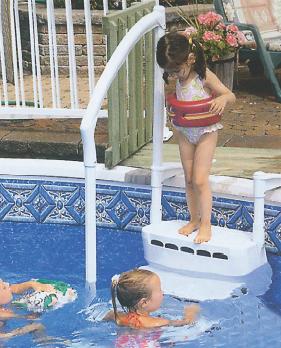

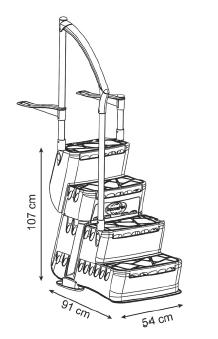

Schodiště Salsa - 4 stupně pro bazén s výškou 1,2 m (1,5 m)
